Эмкф 11 и эмкф 41 разница

Доброго времени суток )

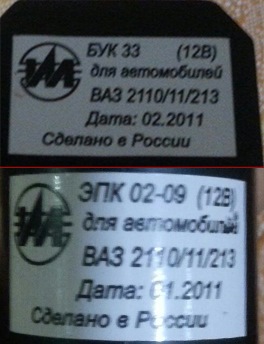

ЭМКФ-11. Ещё 41 и 33 бывают, но я не стал разбираться какая между ними разница. Написано "для ваз 2110-12" и ладно ))
Купил ещё в феврале, раньше проставок под шаровые, но уставил только сейчас. Вышло всё случайно: "доламывал" дворники и решил, раз уж всё снято, то почему бы не попробовать установить новый рабочий корректор.

Для установки мне понадобилось: головка на 21, отвёртка, ключ с головкой на 10, две стяжки.

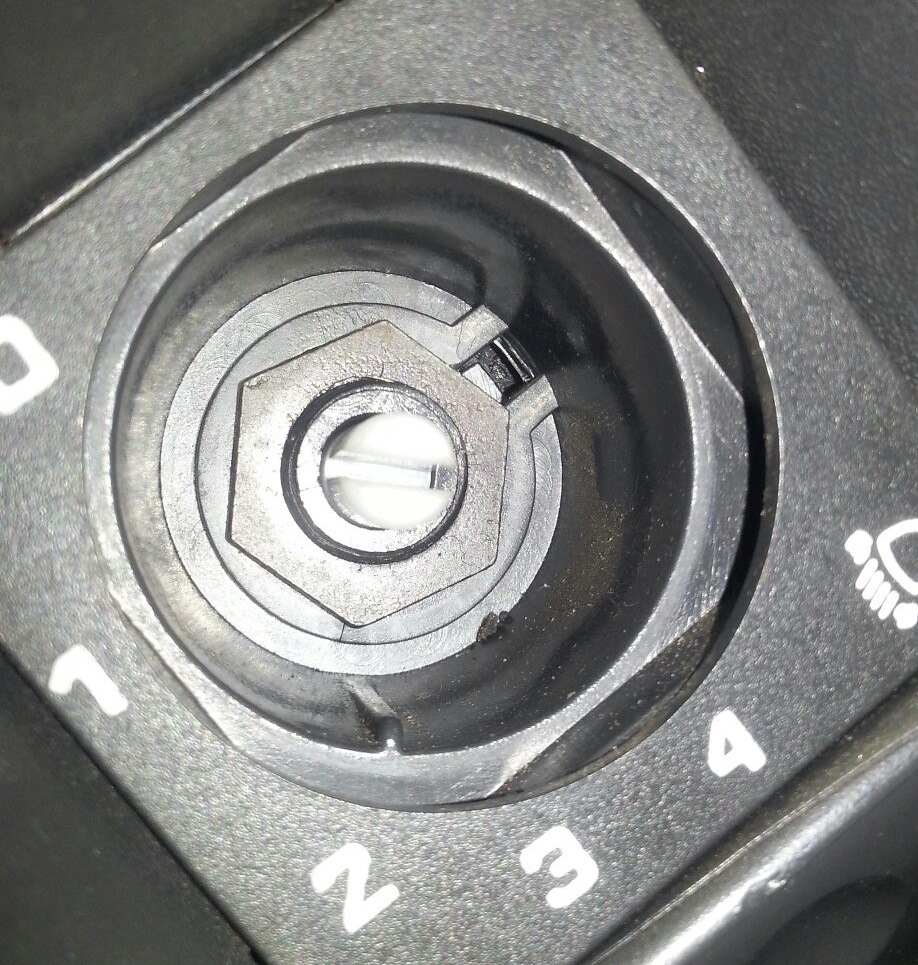

Снимаем крутилку, которой корректируем позицию корректора и далее головкой на 21 просто отворачиваем пластмаску, держащую блок управления.

Далее блок в свободном положении.

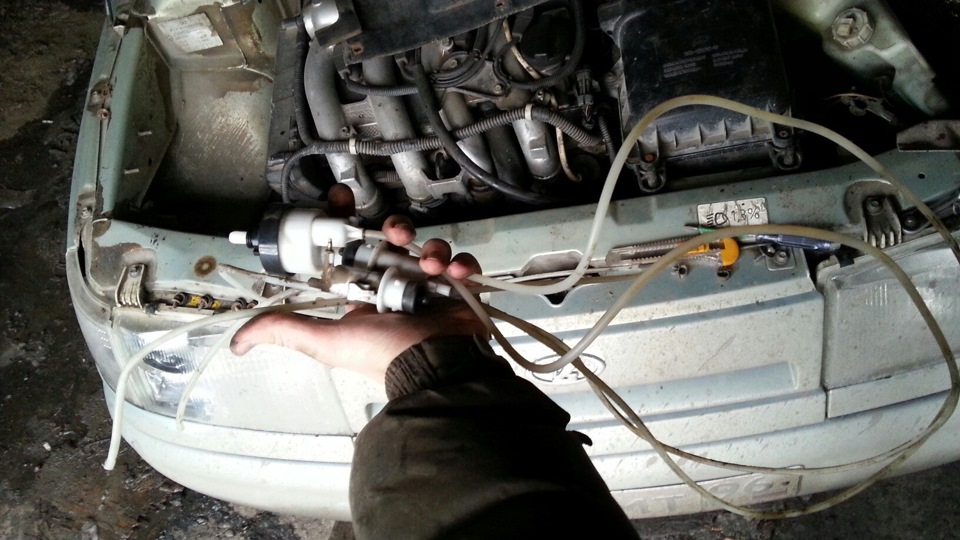

Т.к. гидрокорректор не работал вовсе, то с самих корректоров я снял трубки и просто вытянул их через салон и снял вместе с блоком. Потом снял корректоры.

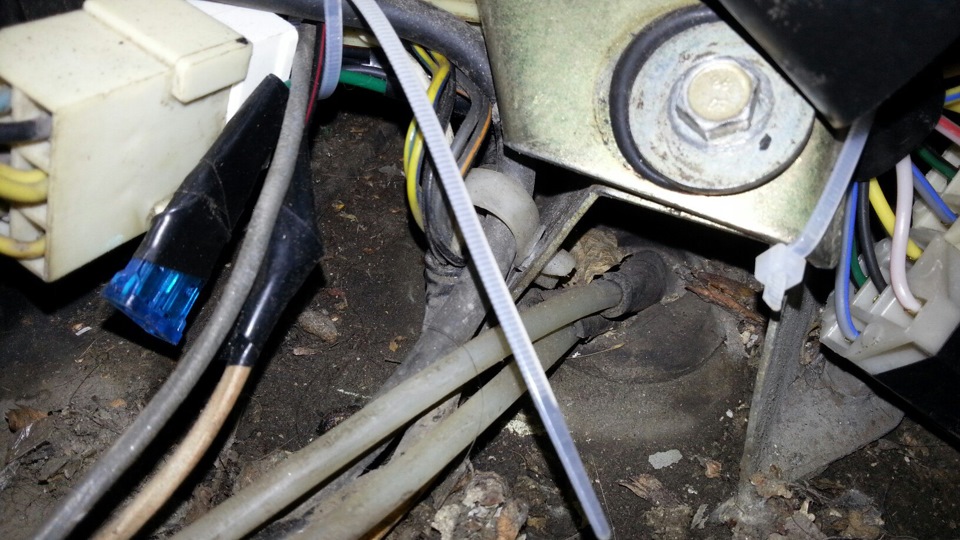

Долго мучился, ибо не мог достать резинку, через которую шли трубки корректора в салон, т.к. думал, что кронштейн трапеции несъёмная деталь. Но, потому видел две гайки на 10 и понял, что всё снимается ))
Открутил, снял, просунул провода электрокрректора через ту же резинку и установил её на место своё )

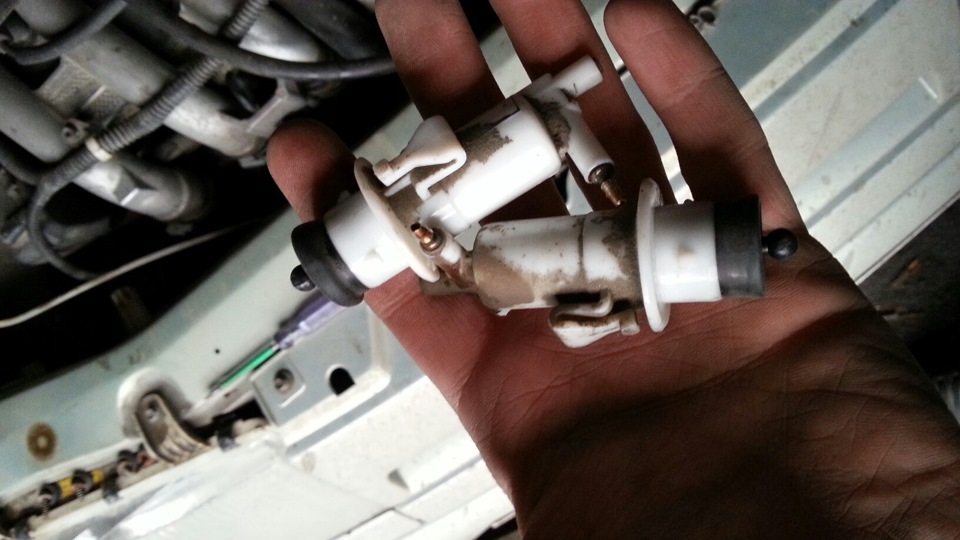

И вот что удивило — размеры ))

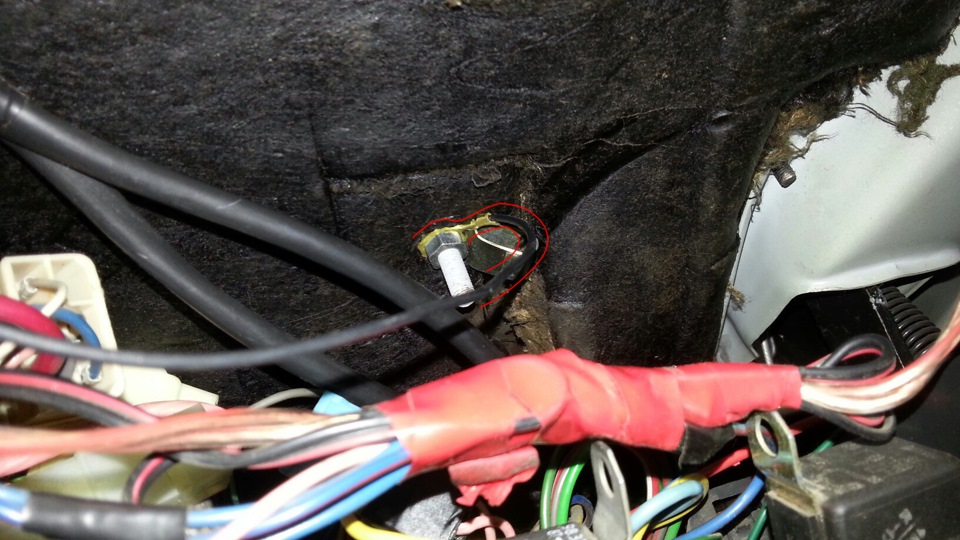

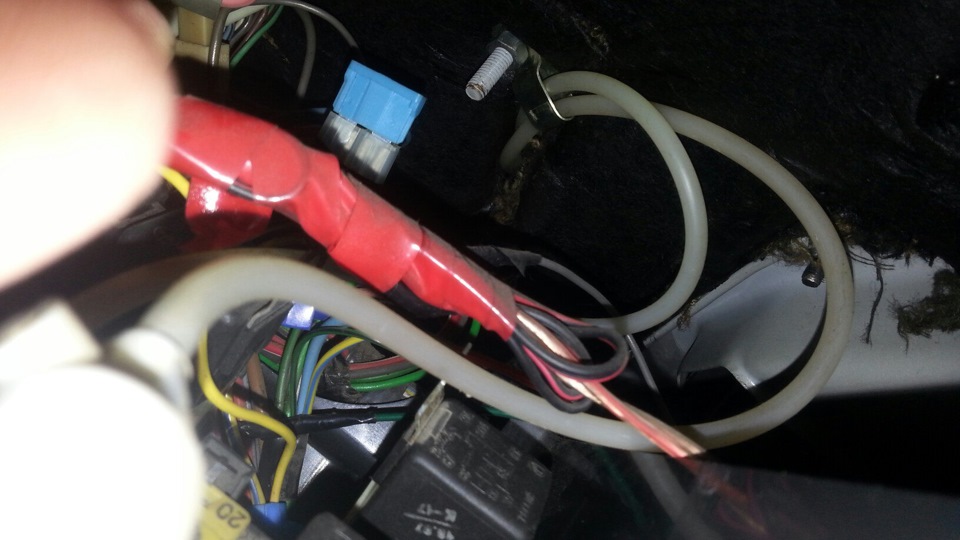

Протянул провода к фарам, установил блок на место, массу пустил на шпильку примерно над блоком предохранителей

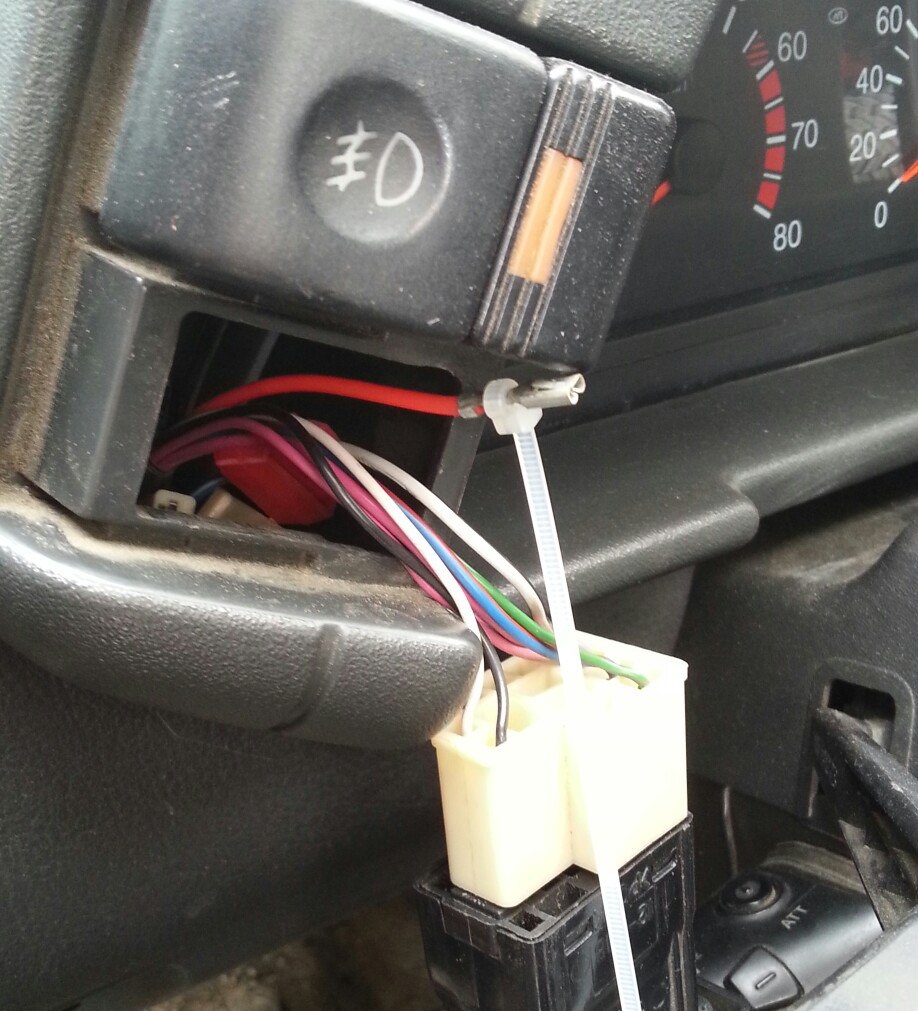

Плюс хотел закрепить в колодке кнопки габарит/ближнего, т.к. читал, мол там закрепить и корректор будет работать только при включённом ближнем. Провод-то дотягивался, длинны хватает, но клемма не подходит по размеру.

Посему установил, как написано в статье про установку "плюсовую клемму установить в 20 разъёме колодки Ш2 монтажного блока".

Работает так же — только при включённом ближнем. И сюда протянуть провод мне было полегче, чем до кнопки. Посему, разницы нет, что в колодку эту, что до кнопки тянуть ))

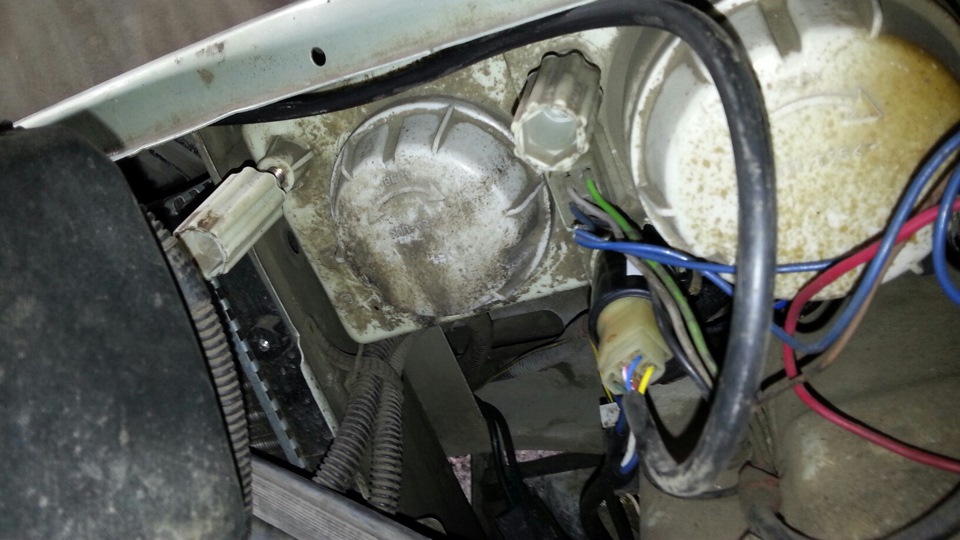

Установил в фару корректоры, а провод до корректора в правой фаре протянул через телевизор. Всё работает хорошо, 11 положений вместо 4 стандартных ))

Осталось только теперь регулировочные винты на самом блоке фар подкрутить, дабы опустить свет, ибо поршень в электрокорректоре больше выступает из корпуса, чем у гидрокорректора и даже в положении "0" свет светит высоко, да ещё и есть поднять корректором в крайнее положение, то вообще в небеса светить будет. Видео не заснял, ибо день, светло и толком не видно. Как-нибудь вечером сниму, как работает электрокорректор и выложу в одной из следующих записей в БЖ.

Электрокорректор мне нравится больше, хотя бы потому что система его работы не сфокусирована на жидкости и переход из положений происходит плавно, относительно гидрокорректора ))
Всем удачи и до новых встреч )

Реле дворников с регулируемой паузой для ВАЗ 2108-15, Лада Приора, Калина, Гранта

Читайте также:  Плохо переключается коробка передач на холодную

со скидкой 19 %

Адаптер салонного фильтра на ВАЗ 2108-21099, 2113-2115

со скидкой 10 %

Боковые резиновые коврики пола на ВАЗ 2108-21099, 2113-2115

со скидкой 19 %

Регулятор плавного запуска вентилятора радиатора 150Вт (РПВ-1)

со скидкой 19 %

Набор пластмассовых изделий на кузов ВАЗ 2113-2115

со скидкой 19 %

Комплект оригинальных внутренних ручек дверей для ВАЗ 2109, 21099, 2114, 2115

со скидкой 18 %

Наклейки «Внимание высокое напряжение» и «1,3 %» для автомобилей ВАЗ без кондиционера

со скидкой 19 %

Решётка радиатора tms в цвет на ВАЗ 2113-2115

со скидкой 19 %

Коврик для панели приборов ВАЗ 2113-2115

со скидкой 19 %

Коврики в тоннель пола ВАЗ 2113, 2114, 2115

со скидкой 19 %

Предназначен электрокорректор фар для изменения угла наклона пучка света фар, в зависимости от загруженности автомобиля, в автоматическом режиме.

Предназначен электрокорректор фар для изменения угла наклона пучка света фар, в зависимости от загруженности автомобиля, в автоматическом режиме.

Предназначен электрокорректор фар для изменения угла наклона пучка света фар, в зависимости от загруженности автомобиля, в автоматическом режиме.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 346 покупателей

Предназначен электрокорректор фар для изменения угла наклона пучка света фар, в зависимости от загруженности автомобиля, в автоматическом режиме.

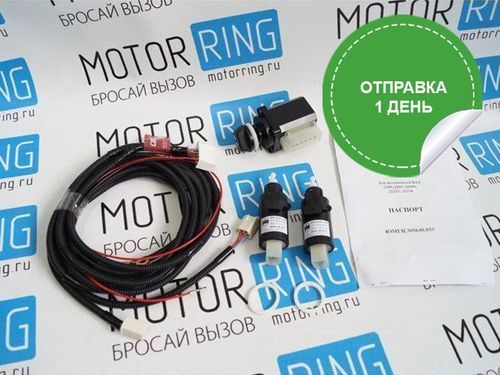

В комплект входят:

  • Регулятор положения фар;
  • Два механизма с уплотнительными кольцами (моторы);
  • Монтажный набор проводов для подключения электрокорректора фар;
  • Паспорт, инструкция по установке и подключению.

Установка идентична штатному гидравлическому корректору, однако отличается высокой надежностью, особенно при длительной работе на высоких и низких температурах.

Если вдруг кто-то не знает для чего нужен электрокорректор фар и сомневается в покупке, мы дадим ответ. Он нужен для изменения угла наклона пучка света фар в зависимости от загруженности автомобиля. Почему выходит из строя гидрокорректор и почему его стоит заменить на электрокорректор?
Мы ответим очень просто и доступно. В первую очередь из-за надежности. В большинстве случаев после установки электрокорректора на автомобиль, владельцы забывают о его поломках. В случае гидрокорректора поломки гораздо чаще и связано это из-за его конструкции.
Максимальное давление в системе гидрокорректировки фар создается в "нулевом" положении корректора. А когда мы опускаем пучок света фар, то давление в системе снижется. Таким образом получается, что система все время под давлением и из-за качества уплотнительной резины поршня зимой она приходит в негодность и система выходит из строя (могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок).

Вес, кг: 0.45 Размеры, см: 22 х 18 х 6 Объем, м3: 0.00238

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице "Доставка и оплата".

Читайте также:  Установка кпп на ниву

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Самый лучший способ провести незабываемый отпуск — путешествовать на любимом транспортном средстве. Но передвижение по дорогам в отпуске, в выходные дни, поздно ночью, по двухполосной дороге без уличного освещения способно добавить максимум экстремальных ощущений даже спокойному в душе романтику. Прохождение кривых, извилистых поворотов, даже на минимальной скорости в 60 км/час на незнакомых трассах может таить угрозу при недостаточной освещённости. Кто знает, что ждёт там за пределом диапазона освещения фар?

Стандартные заводские установки фар настроены на распределение света по дороге перед авто, независимо от направления движения автомобиля. При движении по кривой, на поворотах они освещают противоположную сторону дороги, выходящую из поля зрения автолюбителя. Корректная регулировка фар играет важную роль при безопасности движения. Блики встречных фар способны вызвать серьёзные проблемы видимости от ослепления.

Автопроизводители современных транспортных средств, например Lexus, используют все методы и способы для сохранения репутации качественного ведущего бренда роскошных автомобилей, снабжая свои авто самыми передовыми функциями. Среди стандартных и дополнительных функций, доступных автолюбителям, является наличие одной, влияющей на безопасность — автоматический электрокорректор фар, способный автоматически изменять угол положения фар, в зависимости от загруженности транспорта. Производители элитных транспортных средств используют сложную систему авто нивелирования.

Система электрической регулировки фар транспортного средства обеспечивает выравнивание луча при различных нагрузках на систему подвески транспорта. Эта система использует регулировочный механизм изменения угла наклона фар. Механизмом регулировки можно манипулировать, по мере необходимости, для достижения требуемого отношения между выравниванием фар и загруженностью транспорта.

Механическое транспортное средство включает в себя систему подвески, обеспечивающую равномерное распределение веса для плавной езды. Такая система включает в себя амортизаторы, пружины или другие обычные механизмы. При нормальном использовании моторизованного транспортного средства распределение нагрузки на подвеску может изменяться. Например, прицеп или тому подобное могут быть прикреплены к задней части транспортного средства, приводя к увеличению веса перевозимого груза на задней части системы подвески транспорта. Кроме того, нагрузка на кузов транспортного средства может изменяться путём изменения числа пассажиров и их распределения внутри транспортного средства. При различных нагрузках, отношение кузова транспортного средства относительно колеса изменяется. Например, если задний багажный отсек транспорта сильно загружен багажом, то задняя часть корпуса опустится вниз, приподняв переднюю часть кузова относительно колёс и земли.

Электрокорректор фар для ВАЗ обеспечивает несколько важных функций:

  • Во-первых, фары ближнего света направлены вниз к поверхности дороги, исключая ослепление водителей встречных машин ходовыми огнями.
  • Во-вторых, фары сориентированы в нужном положении, обеспечивая достаточную освещённость дорожного покрытия и безопасную эксплуатацию автомобиля, при различной загруженности транспорта, контролируя направленный поток освещения на поверхность дороги на выбранном расстоянии от передней части транспортного средства.

При проектировании транспортных средств обеспечивается контроль различного расположения кузова транспорта по отношению к колёсам при изменении нагрузки, представляя значительную проблему для эффективности транспортного средства. При изготовлении авто внедряются механизмы, разработанные для адекватной компенсации меняющегося положения кузова транспортного средства, обеспечивая надлежащий контроль и безопасность.

Установить электрокорректор своими руками достаточно просто:

  1. Демонтировать гидрокорректор;
  2. Установить электрокорректор в штатные места;
  3. Провести проводку вместо трубок гидрокорректора;
  4. Подключить электрокорректор.

Для тех, кто не совсем понял, процесс установки электрокорректора более детально:
Отсоединяем минусовую клемму с АКБ. Снимаем рабочий цилиндр гидрокорректора из фары путем поворота его против часовой стрелки. Меняем уплотнительное кольцо. Устанавливаем механизм электрокорректора.

В салоне снимаем рукоятку главного цилиндра гидрокорректора фар (гайка на 21)

"Плюс" жгута проводов электрокорректора подключаем в 20е гнездо колодки Ш2 монтажного блока.
"Минус"
регулятора закрепляем на одной из кузовных шпилек под панелью приборов.


Прокладываем жгут проводов электрокорректора фар вдоль заводского жгута проводов либо вместо трубок гидрокорректора.
Присоединяем колодки жгута проводов электрокорректора фар к исполнительным механизмам.

Подключаем "минус" к АКБ и проверяем работу электрокорректора фар.

Электромеханический корректор фар ЭМКФ 11 предназначен для управления углом наклона пучка света фар автомобилей ВАЗ 2108, 2109, 21099 и семейства Лада 4х4 – ВАЗ 21213, 21214(м), 21218 и 2131 Нива в зависимости от массы перевозимого груза.

Устанавливается вместо штатного гидрокорректора фар.

Режим работы – повторно-кратковременный.

Состав комплекта: блок управления, электропривод (2 шт.), кабель, ручка, кольцо, гайка, паспорт, упаковочный пакет.
