Соберем после полной разборки генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.
— Ключ на «8» (торцевой или головка)
— Ключ на «10» (торцевой или головка)
— Шлицевая среднеразмерная отвертка
— Крестовая среднеразмерная отвертка
Порядок сборки генератора 37.3701
Устанавливаем диодный мост (выпрямительный блок) в заднюю крышку генератора
Укладываем диодный мост вовнутрь крышки (нижняя часть подковы моста к кронштейну крепления генератора). См. фото выше. При этом пропускаем провод с наконечником через отверстие в задней крышке. Другой провод (вывод дополнительных диодов моста) устанавливаем в пластмассовую колодку на задней крышке (вывод «67» генератора). На наконечнике этого провода имеется металлический усик для фиксации, который нужно немного отогнуть. Продеваем через отверстие в диодном мосту и отверстие в крышке контактный болт. Он имеет пластмассовую втулку, которая вставляется в отверстие в крышке для изоляции болта от «массы». Временно фиксируем контактный болт гайкой М8 (ключ на «10»).
Устанавливаем статор генератора
Укладываем его в заднюю крышку. При этом пазы по бокам статора должны совпасть с отверстиями под стяжные шпильки в крышке. Присоединяем клеммы статора к диодному мосту. С обратной стороны крышки продеваем в отверстия три винта и крепим клеммы к мосту гайками М6 (ключ на «8»). На каждом винте должен быть установлен пластмассовый изолятор и скоба-ограничитель.
Вставляем подшипник в переднюю крышку генератора
Если подшипник извлекался из передней крышки при разборке генератора, то при сборке запрессовываем в нее новый. Можно использовать отрезок трубы диаметром равным внешнему диаметру подшипника. См. «Замена подшипников генератора 37.3701». Устанавливаем переднюю и заднюю защитные крышки подшипника. Стягиваем их винтами. Гайки на винтах под ключ на «8» расположены со стороны передней части крышки.
Собираем и устанавливаем ротор генератора
Если снимался задний подшипник, то напрессовываем на вал ротора новый (отрезком трубы равным по диаметру внутреннему кольцу подшипника). Надеваем на вал ротора упорное кольцо. Насаживаем переднюю крышку с подшипником. Вставляем ротор задним подшипником в посадочное отверстие в задней крышке генератора.
Стягиваем генератор длинными болтами
Продеваем четыре длинных стяжных болта через отверстия в крышках генератора (со стороны передней крышки). Затягиваем гайки болтов ключом на «10» крест накрест.
Устанавливаем шкив генератора
Вставляем в паз на валу ротора шпонку. Насаживаем на вал шкив. Затягиваем при помощи ключа на «19» гайку шкива.
От проворачивания его можно удерживать при помощи продетой насквозь отверткой.
Устанавливаем конденсатор
Крепим конденсатор винтом к задней крышке генератора при помощи шлицевой отвертки. Отворачиваем гайку на контактном боте генератора (вывод «30»). Надеваем на болт вывод конденсатора. Закрепляем его гайкой.
Устанавливаем регулятор напряжения
Вставляем регулятор напряжения щетками вовнутрь отверстия в задней крышке генератора (щетки должны стать на коллектор ротора). Закрепляем его на крышке двумя винтами, используя крестовую отвертку. Присоединяем наконечник провода идущего с диодного моста к выводу на регуляторе напряжения.
Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 полностью собран
Примечания и дополнения
— На автомобилях до 1996 года выпуска регулятор напряжения генератора 37.3701 состоял из двух частей: собственно самого регулятора и щеточного узла. Это две отдельные детали. После 1996 года это единый узел.
— Конструкция шкива генератора 37.3701 может различаться. Шкив может быть цельным: крыльчатка и шкив – единый узел (как в описанной выше инструкции по сборке генератора), либо может состоять из отдельных деталей: крыльчатки и шкива, состоящего из двух половинок. Порядок установки такого шкива на вал ротора следующий: шайба, шпонка, крыльчатка, распорная шайба, две половинки шкива, еще одна шайба, гайка.
Еще статьи по генератору 37.3701 автомобилей ВАЗ 2108, 2109, 21099
Речь пойдёт о разборке-сборке стандартного для карбюраторной 21093 генератора типа 37.3701 — 55А.
При прогреве после ночной стоянки от генератора стал отчётливо слышен вой.
При снятии ремня с генератора при работающем двигателе воя небыло.
Замена ремня, натяжение-ослабление ни к чему не привело.
Проверка генератора на автомобиле при помощи контрольной лампы или мультиметра способами описанными в руководстве по ремонту, тоже ничего не выявила. Всё вроде в порядке.
Грубо говоря, в подозрении остались подшипники.
Было принято решение снять, разобрать, посмотреть.
Снимается генератор элементарно. Без ямы, на ровном месте. Расписывать нечего.
Принёс генератор домой.
Самым сложным оказалось снять шкив.
Ну вот я не понимаю, чем думали при проектировании этого чуда?
Почему нельзя было сделать какие-то лыски под ключ на валу ротора (как вариант)?
Пробовал открутить по разному.
В итоге поступил так.
Полностью выкрутил все стяжные болты (это которые самые длинные и соединяют две половинки генератора).

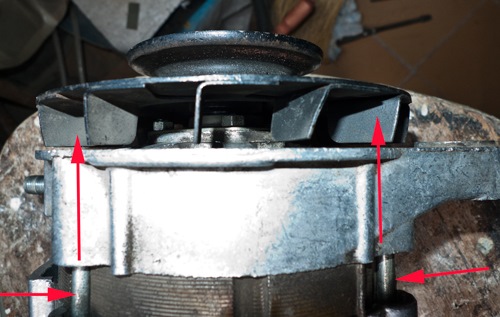

Выдвинул боты и головки болтов расположил между рёбрами охлаждения на шкиве — т.е. головки болтов не давали проворачиваться шкиву.
И таким образом смог открутить гайку шкива.
Можно применить резкий не слишком сильный удар для срыва гайки шкива по концу ключа которым отворачиваем.
Да, рёбра совсем немного подмялись — но элементарно выровнялись пассатижами.
Далее определимся с понятиями.
Передняя крышка — это часть корпуса ближе к шиву генератора.
Задняя крышка — часть корпуса, которая ближе к АКБ.
Вал ротора вышел из подшипника передней крышки генератора свободно.
Задний подшипник сидел в корпусе более плотно.
Для съёма заднего подшипника пришлось применить простенький съёмник.
На пару раз такого хватит.
А вообще вещь не очень серьёзная.
При выпрессовке подшипника в съёмнике погнулись пластины — фиксаторы.

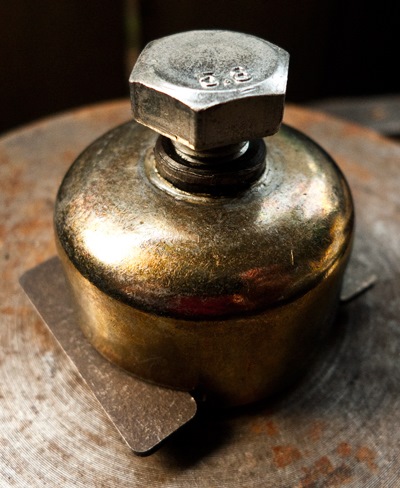

Вобщем, вот сам съёмник.
А вот его пластины после снятия одного подшипника.
Автомобиль как живой организм – все его детали требуют за собой бережного ухода и аккуратного обращения. Но, как и человеческий организм, машина иной раз дает «сбои».
Выход из строя электрического генератора может доставить массу проблем автовладельцу, но в его ремонте нет ничего сложного, и уж тем более, нет ничего такого, с чем бы не справился мужчина.
Итак, сегодня мы будем ремонтировать электрогенератор.
Генератор в автомобиле служит для выработки электрической энергии, и осуществляет электропитание аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться, и машина будет ехать ровно столько, на сколько хватит заряда аккумулятора.
Электрогенератор расположен под капотом автомобиля и приводится в действие ременной передачей. Причиной поломок генератора являются следующие неисправности: выработка щеток генератора, неисправность реле зарядки, выход из строя диодного моста генератора, заклинивание подшипников роторного вала генератора.
Проверка генератора ВАЗ 2108-21099, для выявления неисправностей:
- Присутствие посторонних шумов при работе – вероятный износ подшипников вала генератора.
- Недостаточное напряжение на «выходе» генератора – износ щеток или недостаточное натяжение ремня.
- Увеличение и снижение напряжения на «выходе» также может быть следствием неисправности диодного моста генератора.
Для первичной диагностики неисправностей – достаточно проделать следующие процедуры:
- Проверить, вольтметром, напряжение на клеммах аккумулятора. При работающем двигателе и исправном генераторе напряжение на аккумуляторе должно варьироваться от 13,8 до 14,5 вольт.
- При включенном двигателе прислонить ладонь к корпусу генератора и выявить вибрацию. При увеличенном износе подшипников вала вибрация, передаваемая на корпус генератора, будет более чем ощутима, спутать ее, с чем-либо, будет очень трудно.
- Проверка натяжения ремня генератора: при выключенном двигателе необходимо надавить на ремень – его прогиб под пальцем не должен быть больше 1 — 1,5 см.
Практическая часть – снятие генератора, его разборка, ремонт и установка на место
В связи с тем, что генератор расположен под капотом автомобиля, двигатель необходимо заглушить, руль вывернуть вправо, до упора и открыть капот. Электрогенератор на автомобилях ВАЗ 2108 – 15 установлен перед двигателем, в нижнем левом углу подкапотного пространства, между двигателем и радиатором охлаждения.
Перед демонтажем генератора необходимо отсоединить «массу» от аккумулятора, т.е. минусовый контакт.
Замена щеток генератора ВАЗ
Перед снятием самого генератора, дабы не делать лишнюю работу, снимаем реле зарядки с корпуса генератора и проверяем выработку щеток генератор. Реле зарядки установлено в задней части корпуса генератора, и крепится к нему двумя болтами. Для откручивания их Вам понадобится «крестовая» отвертка. При откручивании болтов, будьте аккуратны и не уроните их на защиту картера, иначе достать их оттуда будет одной большой проблемой.
Для снятия реле необходимо отсоединить провод, контакт в виде «мамы». После снятия реле зарядки и визуального осмотра щеток – принимаем решение о приобретении нового реле регулятора напряжения генератора или обратной установки демонтированного, в зависимости от износа щеток. Для их нормальной работы необходима длина щетки не менее 4 см. Теперь приступаем непосредственно к снятию электрогенератора с двигателя.
- Отсоединяем провода от генератора – как правило, они красного цвета и состоят из двух групп проводов, красного цвета. Одна группа состоит из двух проводов и крепится гайкой к болту, на задней стенке генератора. Другая группа состоит из одного провода и соединяется с клеммой генератора, посредством контакта «папа-мама», так же на задней стенке генератора.
- Для снятия генератора с двигателя необходимо открутить две гайки и один болт, в следующей последовательности: откручиваем гайку, крепящуюся к планке натяжителя ремня генератора (в верхней части генератора), отвинчиваем болт крепления планки натяжителя к блоку двигателя и снимаем ее. Последним этапом является отвинчивание гайки от болта, крепящего кронштейн генератора к блоку двигателя.
- Кронштейн крепления генератора расположен в нижней части блока двигателя, непосредственно под генератором. После отвинчивания этой гайки необходимо снять ремень генератора со шкива самого генератора.
- Болт крепления генератора следует выдавить влево, из кронштейна, до его упора в корпус кузова или в грязевую защиту генератора.
- Со стороны правого колеса необходимо открутить два винта, крепящие пылевую защиту генератора к кузову автомашины.
- В случае если болт крепления генератора будет по-прежнему упираться в какие либо детали кузова, Вам следует надавить на двигатель одной рукой, и одновременно с этим вытащить болт, другой рукой.
Теперь Ваш генератор отсоединен от двигателя полностью, и можно приступать к его разборке и ремонту.
Разборка электрогенератора
При разборе электрогенератора необходимо иметь «под рукой» две важные вещи: съемник подшипников и тиски. Это значительно упростит и ускорит Вашу работу. Гаечным ключом на «19» отвинчиваем гайку от роторного вала, которая закрепляет крыльчатку на валу.
Для этого Вам необходимо одной рукой придерживать непосредственно крыльчатку, а другой рукой отвинчивать гайку, против часовой стрелки. Придется затратить определенные усилия, разумеется, но эту гайку нужно отвинтить. Крыльчатка генератора закреплена на валу шпонкой, и после снятии крыльчатки с вала необходимо удалить эту самую шпонку.
Теперь мы переворачиваем генератор задней крышкой вверх, и откручиваем гаечным ключом на «8» четыре гайки. Вытаскиваем освободившиеся четыре шпильке и освобождаем лицевую часть корпуса генератора.
В лицевой части крышки генератора установлен «передний» подшипник, закрепленный пластинами. Снимаем, открутив гайки, пластины и выбиваем подшипник из посадочного места. Это проще всего сделать деревянной дощечкой, по размеру совпадающей с диаметром подшипника.
Сейчас нам понадобятся тиски: накрутив на роторный вал гайку, закрепляем генератор, или то, что мы с Вами еще не разобрали, в тисках. Заднюю крышку, резким движением вверх, срываем с посадочного места подшипника.
У нас остался зажатыv в тисках роторный вал, с «задним» подшипником в самой верхней части. Чтобы его демонтировать, необходим съемник, надеваем его на подшипник и снимаем с вала.
Теперь у Вас на руках два подшипника – «передний» (он же маленький) и «задний» (большего размера) — смотрим на их маркировку и приобретаем точно такие же.
Важно: Практика показывает, что при приобретении подшипников для генератора, необходимо их снять, и по аналогии купить в магазине. Такие советы продавцов как: «они все однотипные» или «если у Вас генератор старого образца, то берите эти» — часто ошибочны. Да почти всегда ошибочны. Ради экономии времени, проще всего снять подшипники и по их маркировке подобрать аналогичные.
Тот же совет касается и диодного моста, установленного в задней крышке генератора. Если на нем визуально наблюдаются повреждения, или окись металлов – лучше без раздумья снять (он крепится четырьмя гайками к внутренней части задней крышки) и приобрести новый.
Стоимость запасных частей (в среднем): Подшипники (пара) – 150 рублей. Реле зарядки: 140 рублей. Диодный мост – 200 рублей. Съемник подшипников – 100 рублей. Итого: 590 рублей.
Сборка генератора осуществляется в обратном порядке:
- Начинаем с установки заднего подшипника на вал. Это делается при помощи молотка и небольшой дощечки. Двумя-тремя ударами сажаем подшипник на вал.
- В случае снятия диодного моста – закрепляем его на «родные» места, на те же четыре шпильки, в задней крышке корпуса генератора.
- Устанавливаем заднюю крышку на ротор генератора, так, чтобы подшипник полностью «сел» в свое посадочное место в задней крышке генератора, для упрощения процедуры можно использовать молоток, и не очень сильными ударами по задней крышке, «посадить» ее на вал.
- В передней крышке осуществляем замену малого (или переднего) подшипника и закрепления его пластинами в посадочном месте.
- Внимаем из тисков генератор и прежде чем надеть переднюю крышку, одеваем распорное кольцо на вал, между передним подшипником и упорной выемкой на валу.
- Устанавливаем переднюю крышку и затягиваем «крест-накрест», гайки на длинных шпильках, чтобы затяжка была равномерной.
- В выемку, на роторном валу, устанавливаем шпонку, после чего надеваем крыльчатку генератора, и затягиваем гайкой.
Генератор собран и теперь, для удобства, нужно установить в штатное место реле генератора со щетками. И не забудьте подсоединить к нему (реле) провод от генератора.
Установка генератора на двигатель
Порядок установки – обратный его снятию:
- Вставляем генератор в кронштейн крепления.
- Одной рукой давим сверху на двигатель, а другой рукой, из-под арки переднего правого колеса, вставляем болт кронштейна на свое место. Гайку этого болта накручиваем, н не затягиваем.
- Закрепляем саморезами пылевую защиту генератора.
- Надеваем ремень привода генератора на шкив генератора и устанавливаем планку натяжителя ремня генератора. Натягиваем ремень до положенных значений прогиба (1 – 1,5 см.) и одновременно затягиваем гайку на плаке натяжителя.
- Теперь затягиваем гайку на кронштейне крепления генератора.
Все, генератор установлен. Убедитесь, еще раз, что массовая клемма снята с аккумулятора и подсоедините все провода к генератору.
Помните, что их три штуки: парные провода крепятся гайкой к шпильке, на задней стенке генератора, а «мама» вставляется в «папу».
Вот теперь можно надеть клемму «минус» на аккумулятор и завести автомобиль. Я уверен, что у Вас вся работа была проделана правильно, и генератор стал вырабатывать напряжение, необходимое для работы машины.
Для уверенности в правильной работе генератора, проверьте вольтметром выдаваемое напряжение. Удачи Вам на наших дорогах!
